전기차 작동원리ㅣ내부구조ㅣ작동방식ㅣ특징

motomo 2024. 7. 23.
반응형

전기차는 고전압 배터리에서 전기에너지를 추출하여 전기모터로 구동되는 친환경 차량입니다. 화석연료를 전혀 사용하지 않아 CO2와 NOx 같은 대기오염물질을 배출하지 않으며, 회생제동 기능을 통해 제동 시 에너지를 배터리에 다시 저장해 에너지 효율을 극대화합니다.



급속 충전기와 완속 충전기를 통해 간편하게 충전할 수 있으며, 경제적인 운영 비용과 높은 안전성을 자랑합니다. 전기차는 환경 보호와 경제적 이점을 모두 갖춘 미래형 교통수단입니다.



전기차 개요

전기차는 고전압 배터리에서 전기에너지를 추출하여 전기모터를 구동하는 차량으로, 내연기관을 전혀 사용하지 않는 무공해 차량입니다. 이는 대기오염물질과 온실가스를 배출하지 않기 때문에 환경 친화적입니다. 또한, 전기차는 엔진이 없어 소음과 진동이 적고, 경제적이고 안전한 교통수단으로 평가받고 있습니다.



전기차의 종류

전기차는 다양한 종류로 나뉩니다. 대표적으로 수소전기차, 하이브리드차, 플러그인 하이브리드차가 있습니다.



  • 수소전기차: 수소 연료전지를 통해 전기를 생성하여 모터를 구동하는 차량입니다. 수소를 연료로 사용하며, 배출물은 물밖에 없어 매우 환경 친화적입니다. 충전 시간이 짧고 주행거리가 길어 전기차의 단점을 보완합니다.
  • 하이브리드차: 내연기관과 전기모터를 모두 사용하여 구동하는 차량입니다. 연료 효율성을 높이고, 전기 모드와 내연기관 모드를 혼합하여 사용함으로써 주행거리를 늘릴 수 있습니다.
  • 플러그인 하이브리드차: 외부 전력으로 배터리를 충전할 수 있는 하이브리드 차량으로, 전기차와 내연기관차의 장점을 결합한 형태입니다. 전기모드로 주행 가능한 거리가 길어 전기차의 장점을 살리면서도 필요 시 내연기관을 사용할 수 있습니다.

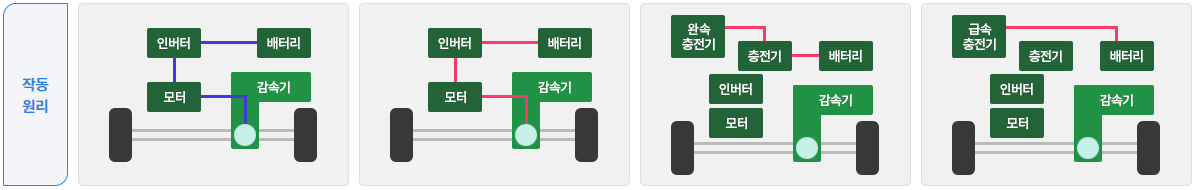

전기차의 작동 원리

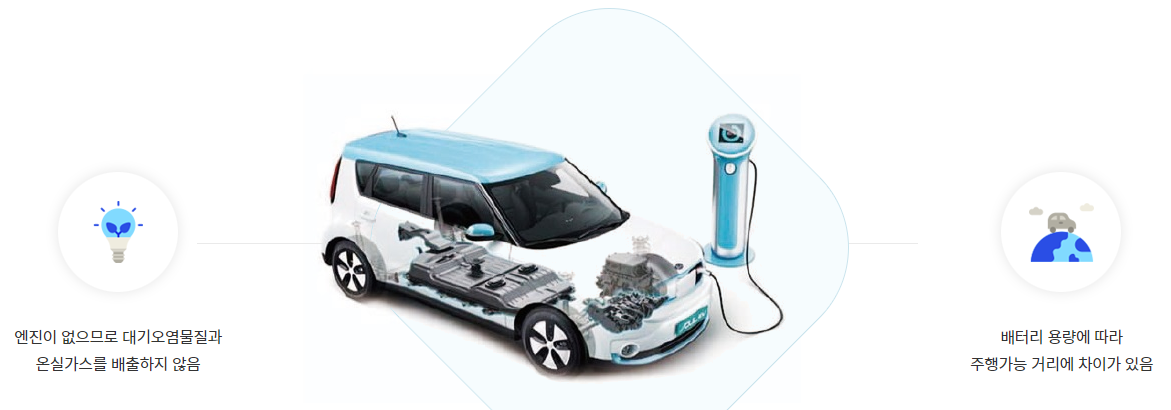

전기차는 배터리에 저장된 전기에너지를 이용하여 전기모터를 구동합니다. 내연기관이 없기 때문에 연료를 소모하지 않으며, 배터리 용량에 따라 주행 가능한 거리가 결정됩니다. 전기차의 내부 구조는 배터리, 전기모터, 인버터 등으로 구성되며, 외부 전력 공급을 통해 충전이 필요합니다.



자료 및 이미지 출처: 무공해차 통합누리집

https://ev.or.kr/nportal/main.do

전기차
  • 급속충전: 급속충전기는 50kW급으로, 완전 방전 상태에서 80% 충전까지 약 30분이 소요됩니다. 이는 장거리 주행 중에도 빠르게 충전할 수 있어 매우 편리합니다.
  • 완속충전: 완속충전기는 약 6-7kW급으로, 완전 방전에서 완전 충전까지 4-5시간이 소요됩니다. 주로 자택이나 주차장에서 충전할 때 사용됩니다.

전기차는 회생 제동 기능을 통해 제동 시 모터가 발전기로 전환되어 배터리를 충전합니다. 이는 특히 제동이 잦은 도심에서 에너지 효율을 극대화할 수 있습니다.



전기차 내부구조

전기차는 내연기관 차량과 달리 배터리와 전기모터를 통해 구동됩니다. 이로 인해 엔진, 연료탱크, 배기 시스템 등이 필요 없으며, 이를 대신하는 다양한 구성 요소들이 존재합니다. 전기차의 내부구조를 자세히 살펴보면 다음과 같습니다.



1. 배터리

전기차의 배터리는 고전압 배터리로, 전기에너지를 저장하여 전기모터에 공급하는 역할을 합니다. 배터리의 용량에 따라 주행 가능한 거리가 결정되며, 배터리의 성능과 수명은 전기차의 주요 성능 지표 중 하나입니다. 배터리는 차량 하부에 장착되어 무게 중심을 낮추어 차량의 안정성을 높입니다.



2. 전기모터

전기모터는 배터리에서 공급받은 전기에너지를 기계적 에너지로 변환하여 차량을 구동합니다. 전기모터는 높은 토크를 제공하여 초기 발진 가속이 빠르고, 내연기관보다 효율성이 뛰어납니다. 전기모터는 브러시리스 모터가 주로 사용되며, 내구성이 높고 유지보수가 용이합니다.



3. 인버터

인버터는 배터리에 저장된 직류(DC) 전기를 전기모터에 필요한 교류(AC) 전기로 변환하는 장치입니다. 또한, 회생 제동 시 전기모터에서 발생한 교류 전기를 직류로 변환하여 배터리에 다시 저장하는 역할도 합니다. 인버터는 전기차의 효율성을 극대화하는 중요한 부품입니다.



4. 감속기

감속기는 전기모터의 회전수를 줄여 차량의 바퀴에 적절한 회전력을 전달하는 장치입니다. 전기모터는 높은 회전수에서 작동하므로, 이를 감속하여 바퀴에 전달함으로써 부드럽고 효율적인 주행을 가능하게 합니다.



5. 온보드 충전기(OBC)

온보드 충전기는 전기차 내부에 탑재되어 외부 전원에서 공급받은 교류 전기를 직류로 변환하여 배터리를 충전합니다. 온보드 충전기는 차량 내부에 설치되어 있으며, 전기차가 다양한 전압과 전류 조건에서 충전될 수 있도록 설계되었습니다.



6. 회생 제동 시스템

회생 제동 시스템은 브레이크를 밟을 때 전기모터를 발전기로 전환하여 배터리를 충전하는 기능을 갖추고 있습니다. 이를 통해 제동 시 발생하는 에너지를 회수하여 배터리 효율을 높이고, 주행 거리를 연장할 수 있습니다. 특히, 도심 주행에서 제동 횟수가 많아 회생 제동의 효과가 극대화됩니다.



7. 공조장치

공조장치는 차량 내부의 온도와 습도를 조절하는 시스템입니다. 전기차의 경우, 주행 중 배터리 효율을 높이기 위해 공조장치를 미리 가동시켜 쾌적한 상태로 출발할 수 있습니다. 이는 주행 거리를 연장하는데 도움이 됩니다.



8. 충전 포트

충전 포트는 외부 전원을 통해 배터리를 충전할 수 있는 장치입니다. 급속 충전과 완속 충전을 지원하며, 다양한 충전 표준을 따릅니다. 급속 충전은 짧은 시간 내에 배터리를 충전할 수 있어 긴 여행 중 유용하며, 완속 충전은 주로 자택에서 밤새 충전하는 데 사용됩니다.



9. 전력 제어 장치

전력 제어 장치는 배터리, 인버터, 전기모터 간의 전력 흐름을 제어하는 시스템입니다. 이는 효율적인 에너지 관리를 통해 전기차의 성능을 최적화하고, 안전한 운행을 보장합니다.



10. 디스플레이와 제어 시스템

전기차는 운전자에게 배터리 상태, 주행 가능 거리, 충전 상태 등을 실시간으로 제공하는 디스플레이와 제어 시스템을 갖추고 있습니다. 이는 운전자가 차량의 상태를 쉽게 확인하고, 효율적인 운행을 할 수 있도록 도와줍니다.

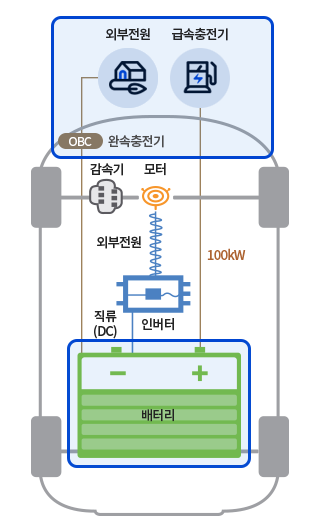

전기차 내부구조 이미지 설명



전기차 내부 구조를 이해하기 위해서는 실제 이미지나 도식을 통해 보는 것이 가장 효과적입니다. 아래는 전기차 내부 구조를 시각적으로 설명한 이미지입니다.

전기차
  1. 배터리: 차량 하부에 위치하여 무게 중심을 낮추고, 안정적인 주행을 지원합니다.
  2. 전기모터: 앞 또는 뒤 축에 위치하여 차량을 구동합니다.
  3. 인버터: 배터리와 전기모터 사이에 위치하여 전기 변환을 수행합니다.
  4. 감속기: 전기모터와 바퀴 사이에 위치하여 적절한 회전력을 제공합니다.
  5. 온보드 충전기: 차량 내부에 설치되어 외부 전원에서 배터리를 충전합니다.
  6. 회생 제동 시스템: 브레이크 시스템과 연계되어 제동 시 에너지를 회수합니다.
  7. 공조장치: 차량 내부의 온도와 습도를 조절합니다.
  8. 충전 포트: 외부 전원과 연결하여 배터리를 충전합니다.
  9. 전력 제어 장치: 배터리, 인버터, 전기모터 간의 전력 흐름을 제어합니다.
  10. 디스플레이와 제어 시스템: 운전자에게 차량 정보를 제공하고, 차량 제어를 지원합니다.



전기차의 이러한 내부 구조는 효율적이고 친환경적인 주행을 가능하게 하며, 미래의 교통수단으로서의 가능성을 보여줍니다. 전기차는 기술 발전과 함께 그 인기가 높아지고 있으며, 앞으로 더욱 많은 환경 보호와 경제적 이점을 제공할 것으로 기대됩니다.



이러한 전기차의 다양한 장점과 특징을 이해하고 활용하면, 미래의 교통수단으로서 전기차의 무한한 가능성을 경험할 수 있을 것입니다.

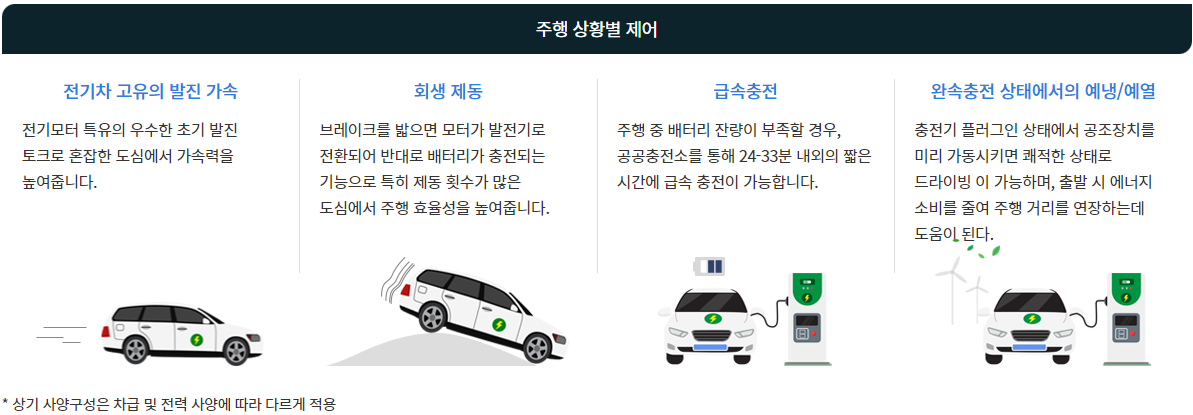

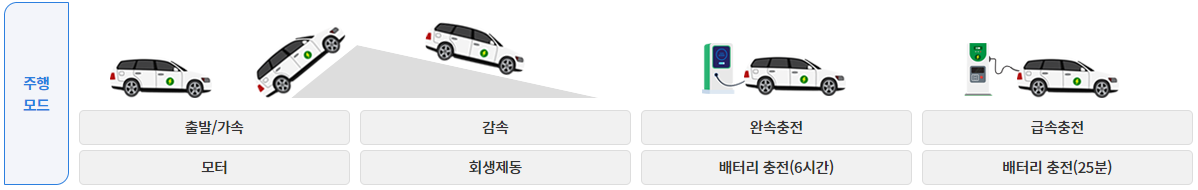

전기차 주행상황별 작동 방식

전기차
  • 발진 가속: 전기모터의 특유의 우수한 초기 발진 토크 덕분에 혼잡한 도심에서도 빠른 가속력을 제공합니다.
  • 회생 제동: 브레이크를 밟으면 모터가 발전기로 전환되어 배터리가 충전되는 기능입니다. 이는 제동이 잦은 도심에서 주행 효율성을 높입니다.
  • 급속충전: 배터리 잔량이 부족할 경우, 공공 충전소에서 24-33분 내외로 급속 충전이 가능합니다.
  • 완속충전 상태에서의 예냉/예열: 충전기 플러그인 상태에서 공조장치를 미리 가동시키면 쾌적한 상태로 주행이 가능하며, 출발 시 에너지 소비를 줄여 주행 거리를 연장할 수 있습니다.
전기차
전기차

전기차의 특징

  • 친환경적: 주행 시 화석연료를 사용하지 않기 때문에 CO2나 NOx와 같은 대기오염물질을 배출하지 않습니다. 또한, 엔진 소음과 진동이 적어 쾌적한 운전 환경을 제공합니다.
  • 경제적: 전기모터로만 구동되기 때문에 운행비용이 매우 저렴하며, 심야 전기를 이용할 경우 비용을 더욱 절감할 수 있습니다. 또한, 내연기관에 비해 차량 수명이 길어 장기적으로 경제적입니다.
  • 안전성: 내연기관이 없기 때문에 사고 시 폭발의 위험성이 적습니다. 전기차의 구조적 특성상 배터리 위치가 낮아 차량의 안정성을 높이고, 충돌 시 충격을 분산시키는 구조를 갖추고 있습니다.
  • 편의성: 자택에서 심야 전력을 이용해 충전할 수 있어 매우 편리하며, 기어 변속이 필요 없어 운전이 간편합니다. 또한, 전기차 전용 앱을 통해 충전 상태를 모니터링하고 예약 충전을 할 수 있어 사용자 편의성이 높습니다.



용어 설명

  • OBC-탑재형 충전기(On Board Charge): 전기자동차 내부에 탑재되어 그 자동차에만 작동되도록 설계된 충전기입니다.
  • 인버터(Inverter): 전기모터에서 생산된 교류를 직류로 변환시켜 배터리에 저장하고, 전기모터를 구동할 때는 배터리에 저장된 직류를 교류로 변환하여 전기모터에 공급하는 장치입니다.
  • 공조장치: 차량 내부의 온도, 습도 등을 조절하여 쾌적한 환경을 유지하는 장치입니다.



전기차는 기술 발전과 함께 그 인기가 높아지고 있으며, 앞으로 더욱 많은 환경 보호와 경제적 이점을 제공할 것으로 기대됩니다. 이러한 전기차의 다양한 장점과 특징을 이해하고 활용하면, 미래의 교통수단으로서 전기차의 무한한 가능성을 경험할 수 있을 것입니다.
